دراسة تقنية لتطوير الواجهات الإعلامية — MEDIA FACADE / TUBE BARs
برج العبيكانطريق الملك فهد • الرياض
دراسة تصميم أولية تستند إلى الموقع والصور والمخططات المرفقة. تُستكمل بالرفع الميداني والتصميم الهندسي واعتمادات المالك والجهات المختصة قبل التنفيذ.
البرج في الحركة
نموذج ثلاثي الأبعاد للجسم الزجاجي المقوس والأحزمة الأفقية والتاج — الإضاءة على المناطق المؤهلة فقط، والنوافذ تبقى مكشوفة.
الرؤية الفنية ونطاق الدراسة
تصور لتطوير الواجهات الإعلامية باستخدام وحدات فيديو خطية، يربط حضور البرج المعماري بإمكانات عرض المحتوى ومتطلبات فندق عامل ذي واجهات زجاجية منحنية.
النتيجة الفنية الأساسية
تُظهر المرفقات إضاءة معمارية من مراحل مختلفة، لكنها لا تثبت وجود شاشة متصلة بدقة FHD. لذلك يُعامل نظام الفيديو المقترح كتصميم مستقل، مع فحص ما يمكن الاستفادة منه من البنية القائمة. وتُعتمد نقاط العرض بعد تحديد الأسطح المؤهلة فعلياً، دون حجب النوافذ أو فتحات التهوية أو مسارات الصيانة.
يركز اللي أوت الأولي على التاج العلوي والحواف المعتمة والمناطق الصلبة المؤهلة. الصورة الإعلانية التفصيلية تحتاج مساحة عرض رئيسية متصلة وخريطة بكسلات مثبتة؛ الإضاءة الخطية حول الطوابق وحدها لا تحقق هذا الشرط.
الموقع والمشاهدة
نقطة البرج الجغرافية، اتجاها الحركة، ومحطتان مرشحتان لدراسة الرؤية من 500 م
القراءة المعمارية
تحليل الصور والواجهات الأربع ومراجعة اختلاف مراحل ومراجع الإضاءة
التصور البصري
مقارنات قبل وبعد ومناظير قيادة تصورية، مع تمييز الصورة الأصلية عن المحاكاة
النظام التقني
داتا شيت مرجعية، خريطة بكسلات، لي أوت واجهات، تحكم، طاقة، بيانات وتثبيت على القوس
التنفيذ والاعتماد
الرفع المطلوب، شروط المالك والجهات المختصة، الاختبارات والتشغيل والتسليم
قراءة المرفقات وضبط المراجع
توضح المقارنة ضرورة توحيد مرجع التصميم قبل الانتقال إلى تفاصيل التنفيذ.
| المصدر | ما يثبته | أثره على التصميم |
|---|---|---|
| الصور المرفقة [A1] | واجهة زجاجية منحنية، أحزمة أفقية بارزة، تاج علوي وواجهات ذات فتحات. | تُستخدم لتحديد المناطق المرشحة؛ لا يُستخرج منها قياس أو منسوب تنفيذي. |
| لوحات 2016 [A2] | LUM-KSA-955-01/02/03/04، 27/4/2016، Rev 0، مقياس NTS. | مرجع لتوزيع إضاءة معماري؛ يلزم أحدث إصدار مختوم ومطابق لما نُفذ. |
| رموز اللوحات [A2] | X1 وX2: ColorReach Powercore؛ X3: iColor Flex LMX بعقد متباعدة 4 بوصات. | تباعد العقد داخل السلسلة لا يثبت تباعد الصفوف أو دقة شاشة كاملة. |
| عرض SPECTRA 2015 [A3] | يتضمن OLDHAM Vega Flexi وMiraLED؛ عائلة ومقترح مختلفان. | لا تُدمج خصائصه مع لوحات 2016 أو منتج SACO الجديد كمنظومة واحدة. |
| ملفات DWG [A2] | ملفات CAD داخل الأرشيف؛ لم تُعتمد منها هندسة أو وحدات قياس. | يلزم فتحها في بيئة CAD والتحقق من الوحدات والإحداثيات والإصدار. |
قراءة الواجهة القائمة
الواجهة والتاج
تصور فني أولي

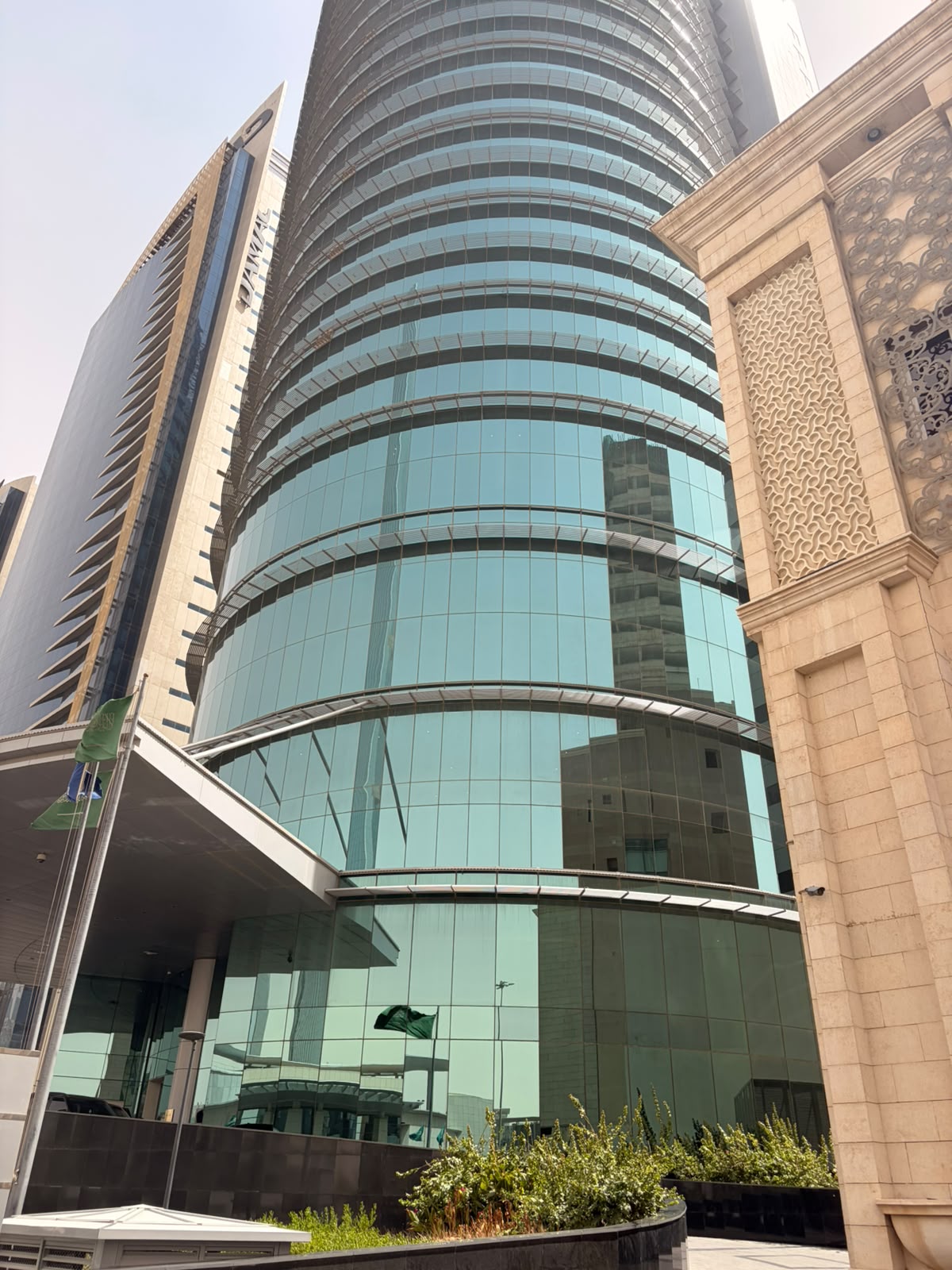

تفاصيل الزجاج والأحزمة

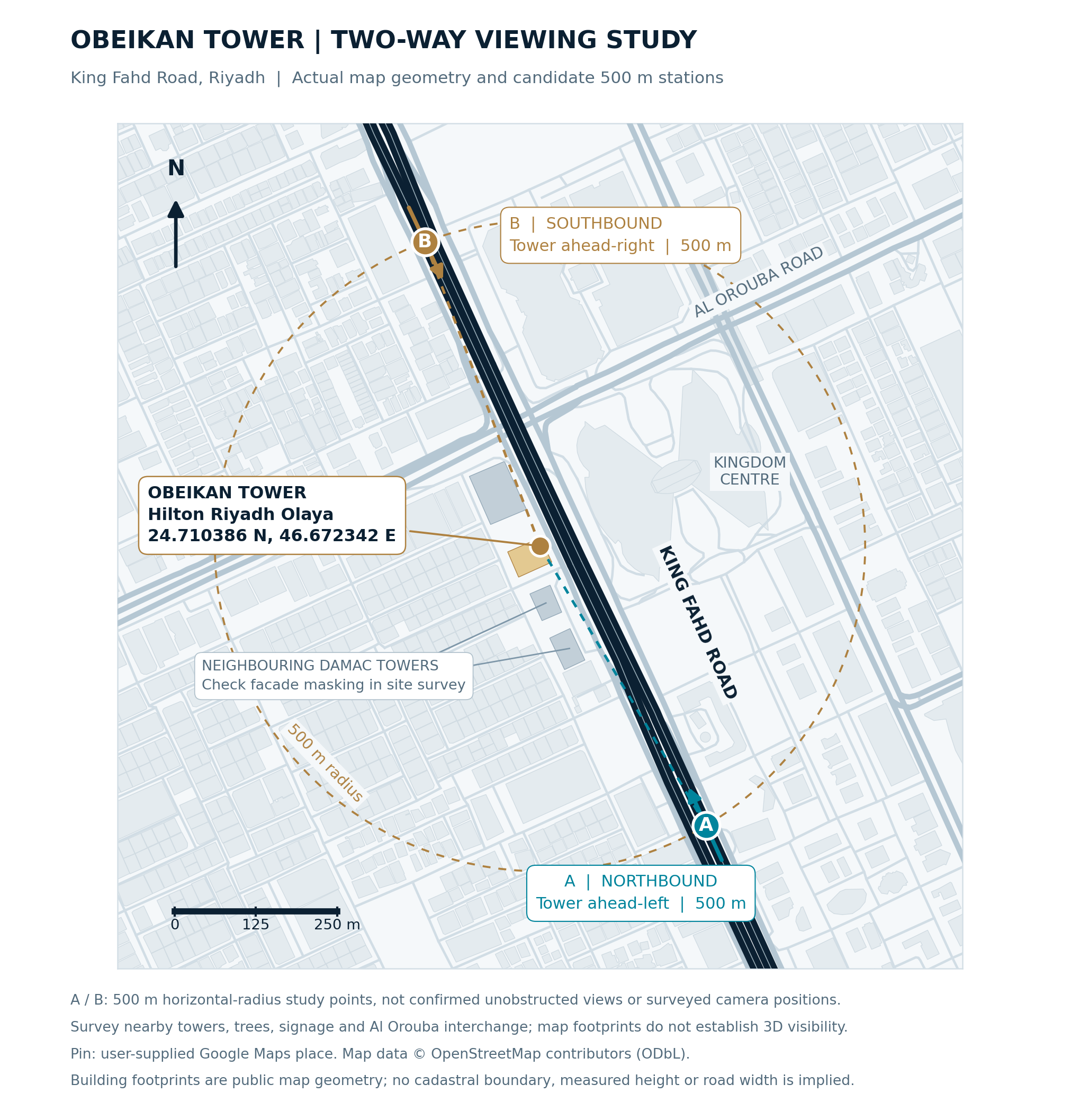

صورة أصلية — متحركةالموقع الجغرافي ودراسة المشاهدة من 500 م
يقع البرج (Hilton Riyadh Olaya) غرب مسارات طريق الملك فهد الرئيسية. المحطتان A وB نقاط حسابية على نصف قطر أفقي 500 م — ليست مواقع كاميرا موثقة أو خطوط رؤية مؤكدة.
شمالاً — القادم من الجنوب
- الإحداثيات التقريبية
- N 24.706505 · E 46.674865
- موقع البرج
- أمام السيارة إلى اليسار
- انحراف النظر
- نحو 6.2° إلى اليسار
جنوباً — القادم من الشمال
- الإحداثيات التقريبية
- N 24.714608 · E 46.670594
- موقع البرج
- أمام السيارة إلى اليمين
- انحراف النظر
- نحو 4.5° إلى اليمين
قبل وبعد
اسحب الخط بين الصورة الأصلية والتصور الفني الأولي — كلاهما متحرك.
الواجهة المنحنية
التاج مركز بصري والأحزمة إيقاع معماري. وجود المحتوى عند التاج تعبير عن الهدف البصري؛ أهليته ومساحته تخضع للفحص الإنشائي وموافقة المالك والجهات المختصة. لا تُحتسب الأحزمة المتباعدة شاشة FHD متصلة.
الواجهة المقابلة
إبراز التاج والحواف والشرائط المعتمة مع إبقاء النوافذ مكشوفة. تُدار هذه الجهة كمناطق منفصلة لها خريطتها الخاصة؛ ولا تُجمع بكسلات الواجهات المنفصلة لإعلان دقة شاشة واحدة.

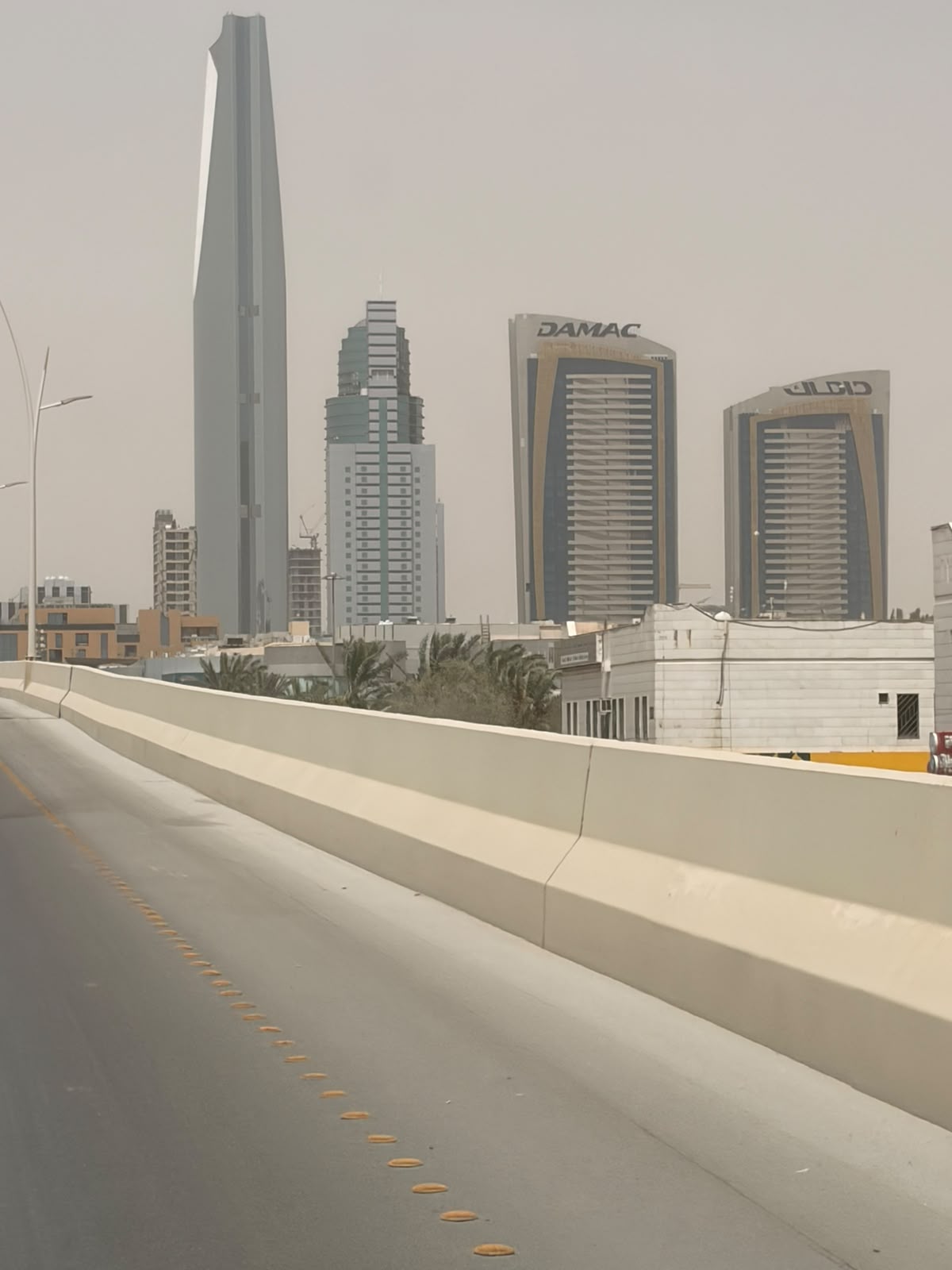

مناظير القيادة في الاتجاهين
مناظير تصورية — لا يصح وصفها بأنها صور ملتقطة من 500 م.
المشاهدة أثناء التوجه شمالاً
تضع هندسة الموقع البرج إلى مقدمة يسار القادم من الجنوب عند المحطة A، مع تتبع ظهور التاج تدريجياً واختبار حجب المباني المجاورة.
| عنصر التقييم | إجراء التصميم |
|---|---|
| قراءة المحتوى | رسالة بصرية بسيطة ومركز واضح يُقرأ خلال نافذة المشاهدة. |
| الحجب | تحديد المنطقة المرئية فعلاً من لقطات ميدانية متتالية. |
| السطوع | معايرة نهارية وليلية تراعي إضاءة الطريق والغرف. |
| المنظور | اختبار تمدد المحتوى على القوس وتجنب الأطراف شديدة الانحراف. |
المشاهدة أثناء التوجه جنوباً
تضع هندسة الموقع البرج إلى مقدمة يمين القادم من الشمال عند المحطة B؛ تُراجع على حدة لاختلاف الحجب والمناسيب والوجه المرئي.
| عنصر التقييم | إجراء التصميم |
|---|---|
| تدرج الظهور | توثيق ظهور التاج والجسم المرئي قبل محاذاة البرج. |
| جهة المحتوى | تحديد الواجهة أو الجزء القوسي الذي يخدم هذا الاتجاه. |
| الراحة البصرية | ضبط الانتقالات والسطوع وعدم تقليد إشارات المرور أو إبهار السائقين. |
| التحقق المقارن | تقييم المشهدين بنفس أنماط الاختبار ومعايير القبول. |
الإضاءة القائمة ونظام الفيديو المقترح
قد تكون بعض المسارات أو الفراغات الخدمية قابلة للاستخدام بعد فحصها، لكن التوافق الكهربائي والرقمي والميكانيكي لا يُستنتج من تشابه الشكل الخارجي.
| المرجع | طبيعة الحل | المعالجة المقترحة |
|---|---|---|
| OLDHAM 2015 [A3] | شرائط إضاءة بيضاء وشرائح RGB من نوع MiraLED / Vega Flexi. | مرجع تاريخي؛ لا يثبت عنونة مستقلة لكل بكسل أو شاشة فيديو FHD. |
| Color Kinetics — لوحات 2016 [A2] | iColor Flex وعقد ColorReach بلغة LMX. | قد تخدم المؤثرات أو الفيديو ضمن نظام مصمم لها؛ لا تثبت شبكة عرض متصلة. |
| مقترح SACO [R5, R6] | قضبان فيديو خطية ببكسلات مستقلة ضمن منظومة تحكم وتغذية متوافقة. | تصميم جديد بخريطة مناطق وبكسلات، وتحقق إنشائي وضوئي وكهربائي خاص بالموقع. |

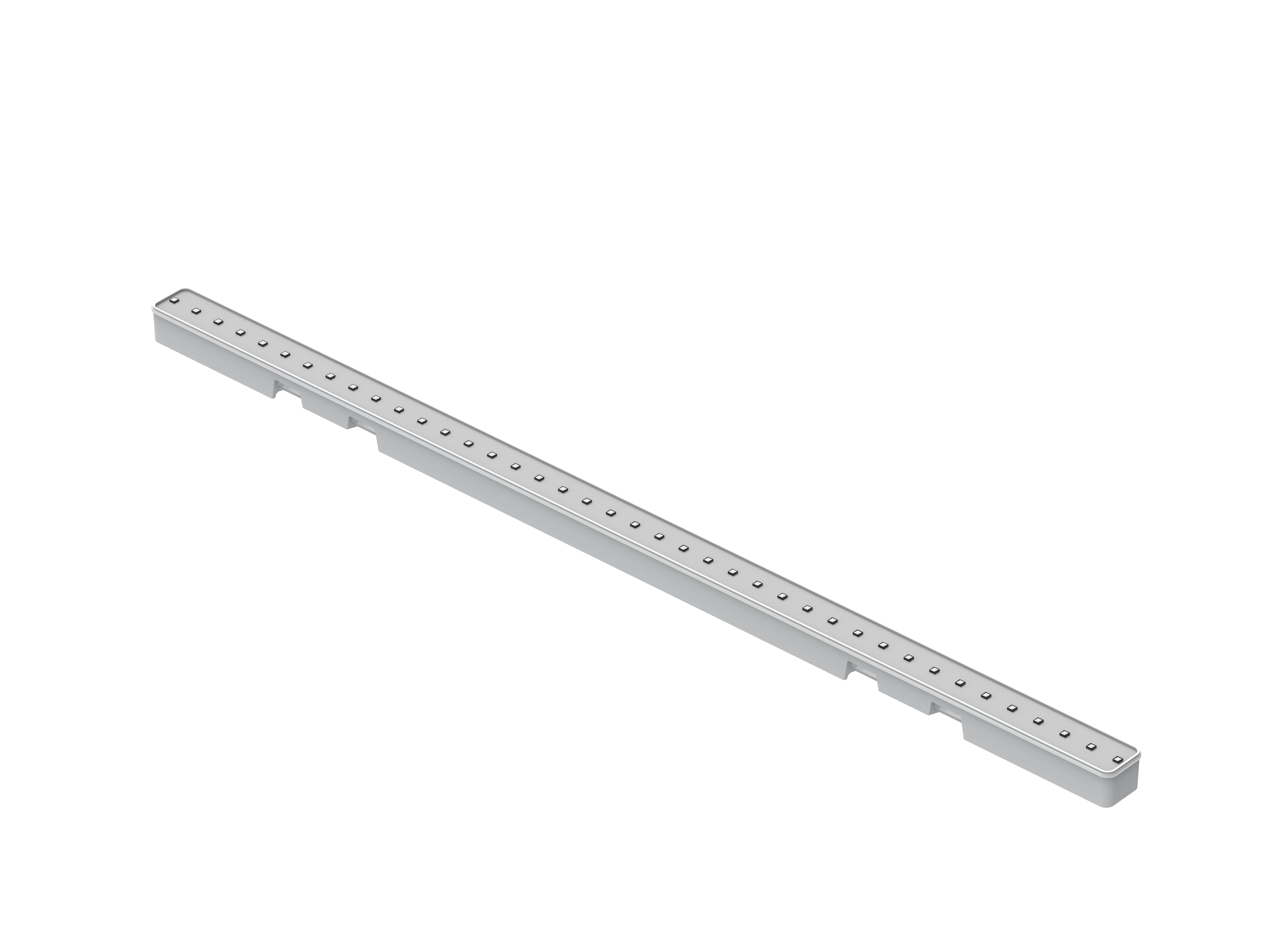

بطاقة المنتج المرجعية — SACO V-STICK G6 • 12.5 mm
مرجع أولي لوحدات خطية قابلة للتحكم على مستوى البكسل. يعتمد اختيار النسخة اللونية والقدرة ولون الجسم على العينة وتصميم الموقع. [R5]
| البند | البيان المنشور للموديل المرجعي |
|---|---|
| البنية | قضيب ألمنيوم مطلي وصلب؛ تثبيت أمامي. |
| الطول والبكسلات | 500 مم / 40 بكسل؛ 300 مم / 24 بكسلاً. |
| خطوة البكسل | 12.5 مم داخل القضيب؛ تباعد القضبان متغير. |
| أبعاد نسخة 500 | طول 497 مم؛ مقطع 17 × 22 مم؛ وزن 210 غ. |
| التغذية | 44–54 VDC؛ المعتاد 48 VDC. |
| القدرة (أبيض كامل) | 22 W/m عالية؛ 12 W/m منخفضة. |
| البكسل واللون | Nichia 3-in-1؛ 16 bit لكل قناة. |
| الزوايا والحماية | حزمة 110° ومجال 160°؛ IP66 / IP67. |
| حرارة التشغيل | −40 إلى +60 °م؛ يراجع خفض القدرة الحراري. |
| منظومة التحكم | SACO V-Brain / V-Stream بتكوين يعتمده المصنع. |

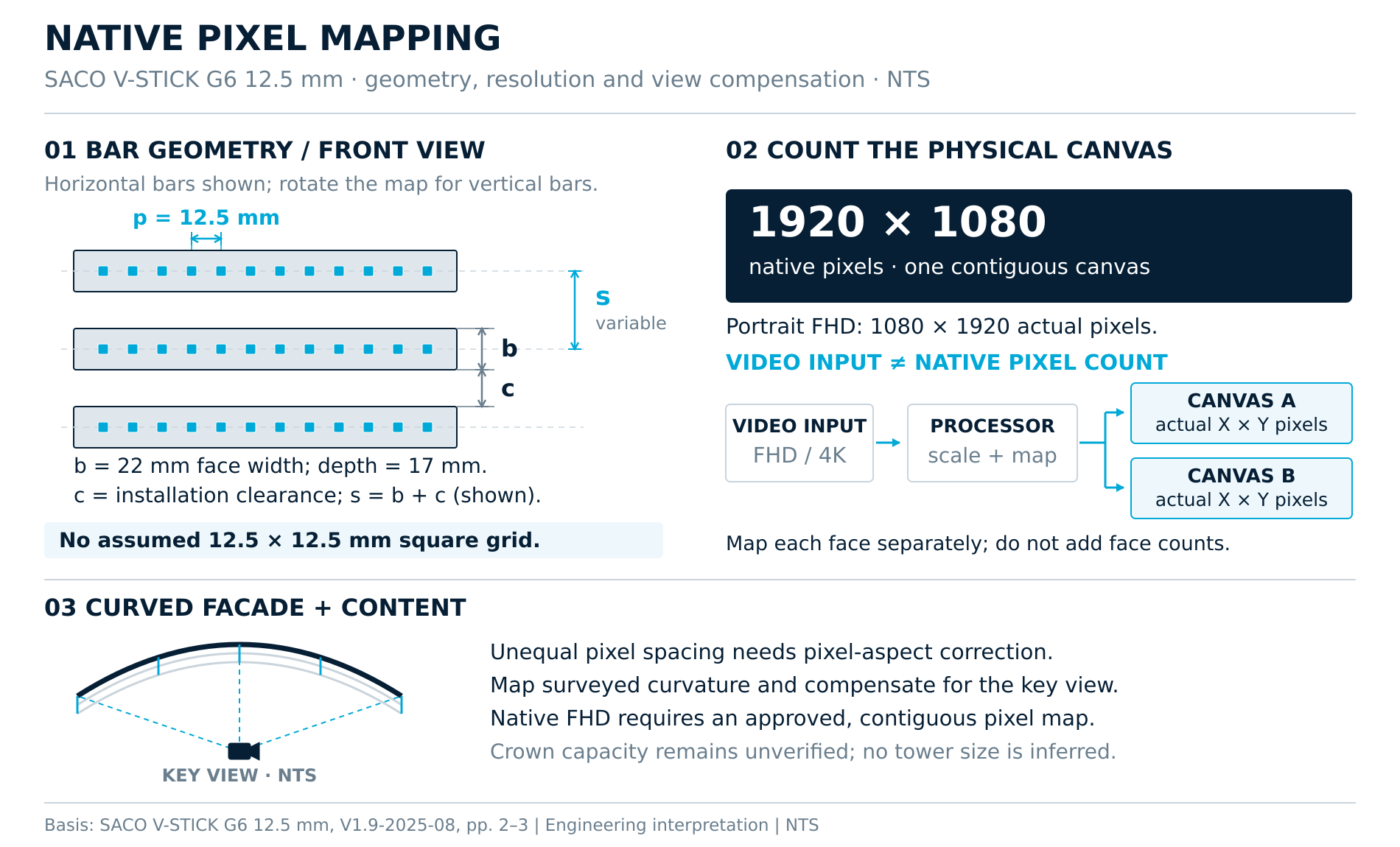

الدقة الفعلية وخريطة البكسلات
p = 12.5 مم داخل القضيب، وعرض الوجه b = 22 مم، والتباعد بين القضبان s متغير. لا تُفترض شبكة مربعة 12.5 × 12.5 مم.
VIDEO INPUT ≠ NATIVE PIXEL COUNT
1920 × 1080
معيار القبول المقترح: مساحة عرض رئيسية متصلة 1920 × 1080 بكسل (أو 1080 × 1920 رأسياً) بعناوين مستقلة. قبول ملف FHD في المعالج لا يثبت توفر الدقة على الواجهة.
يبقى هدف FHD مشروطاً بنتيجة الرفع وأهلية المساحة والتصميم النهائي؛ اختيار قضيب أدق وحده لا يثبت تحقق الهدف.

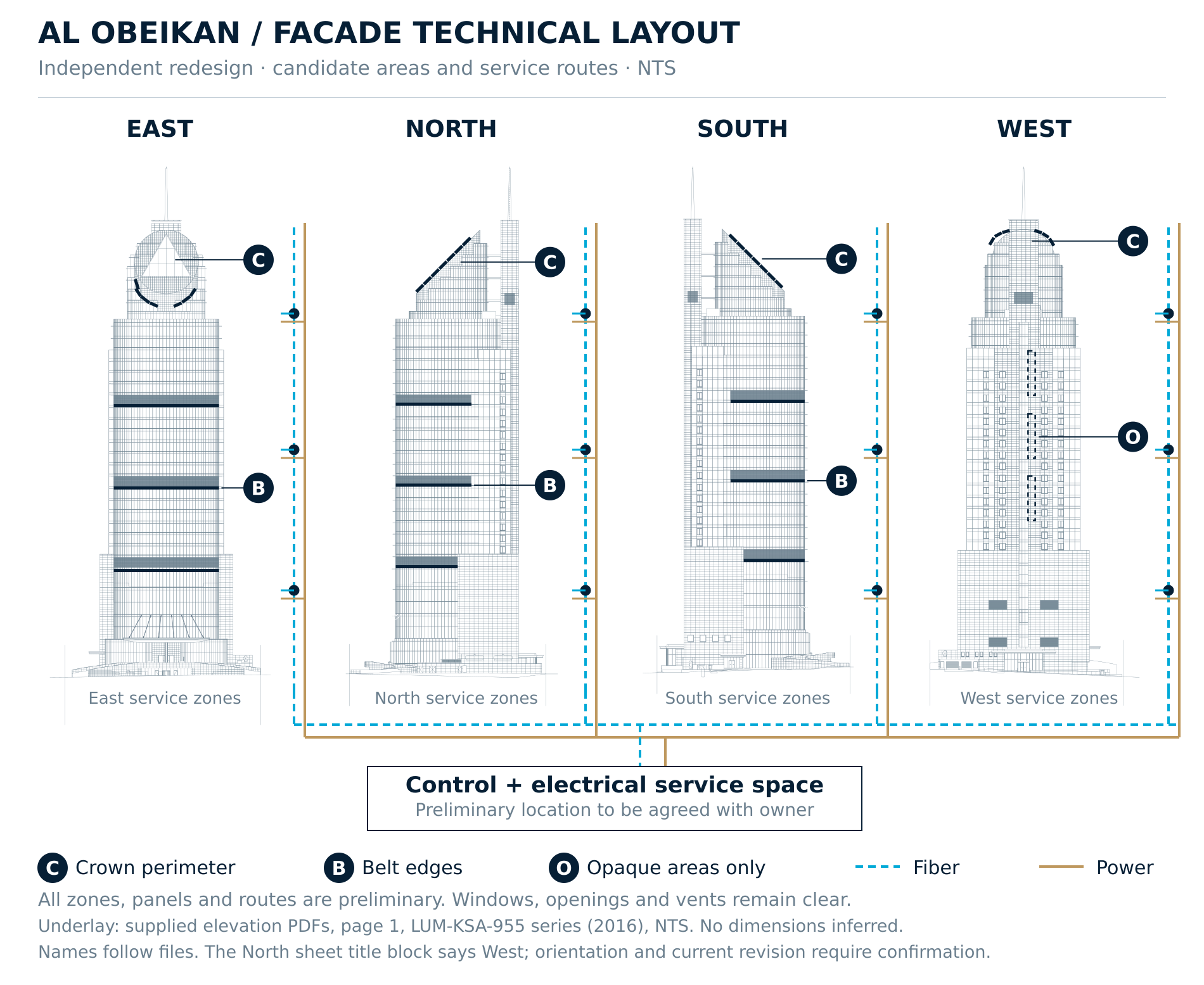

مخطط اللي أوت التقني للواجهات
اضغط على منطقة في النموذج (التاج، الأحزمة، الأسطح المعتمة) أو اختر واجهة لتدوير البرج نحوها.
C — محيط التاج المرشح
مركز بصري للمحتوى الرقمي؛ أهليته ومساحته تخضع للفحص الإنشائي وموافقة المالك والجهات المختصة.
الواجهات: الشرقية • الشمالية • الجنوبية • الغربية

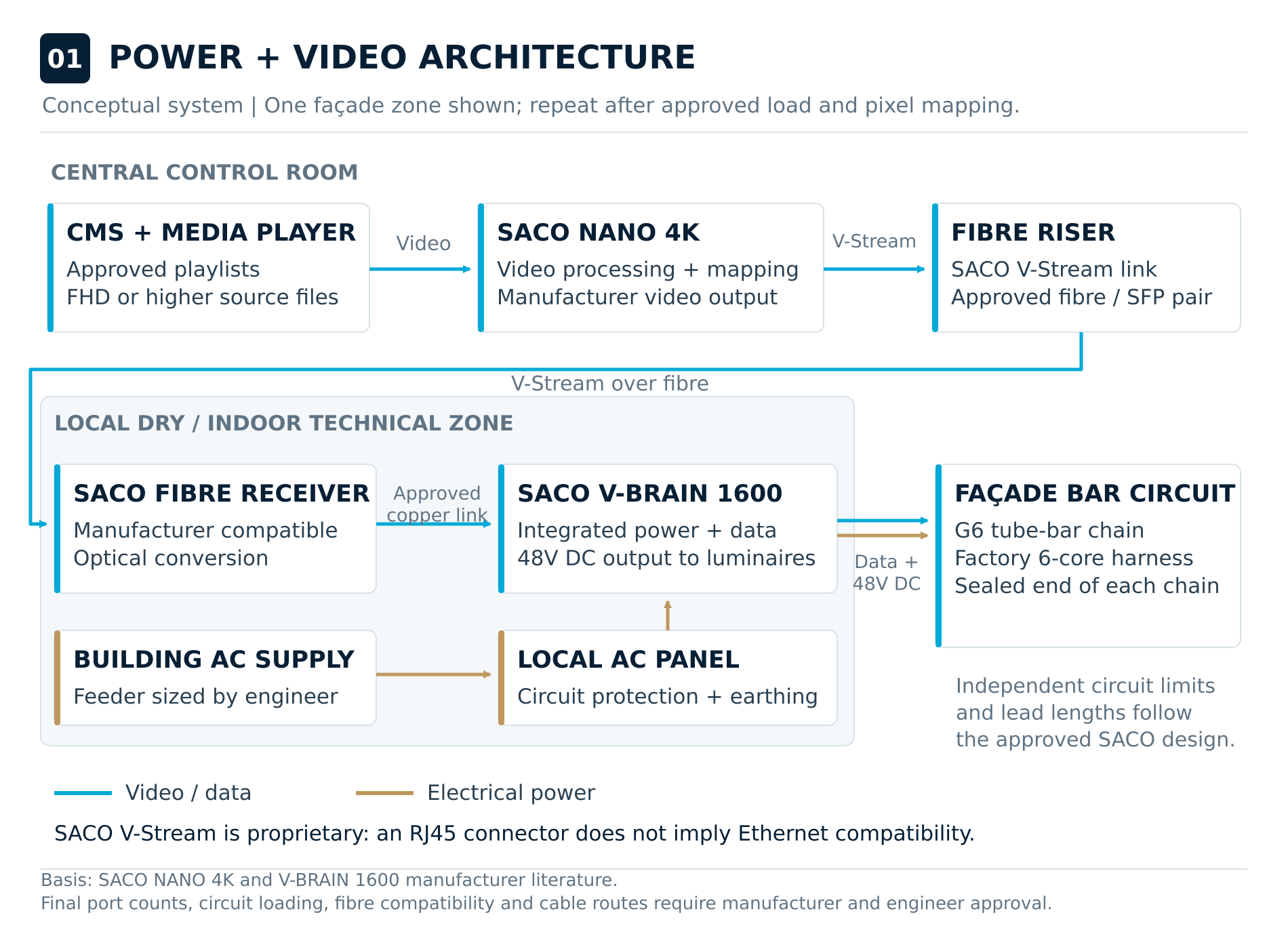

بنية التحكم والطاقة والبيانات
يدير CMS ملفات العرض والصلاحيات والجداول، ثم يرسل المشغل الفيديو إلى المعالج الذي يوزع خريطة العرض عبر V-Stream إلى وحدات المناطق ثم إلى قضبان الفيديو.
فصل الشبكات
تُفصل شبكة إدارة الفندق عن شبكة تشغيل الواجهة، مع صلاحيات نشر وسجل تغييرات ووضع تشغيل محلي عند فقد الاتصال.
فصل الوظائف الكهربائية
دوائر حماية وعزل للمناطق، تأريض وحماية من زيادة الجهد؛ لا يُفترض استمرار الحمل كاملاً دون حساب مصدر التغذية.
V-Stream
SACO V-Stream بروتوكول خاص: موصل RJ45 لا يعني توافقاً مع Ethernet.

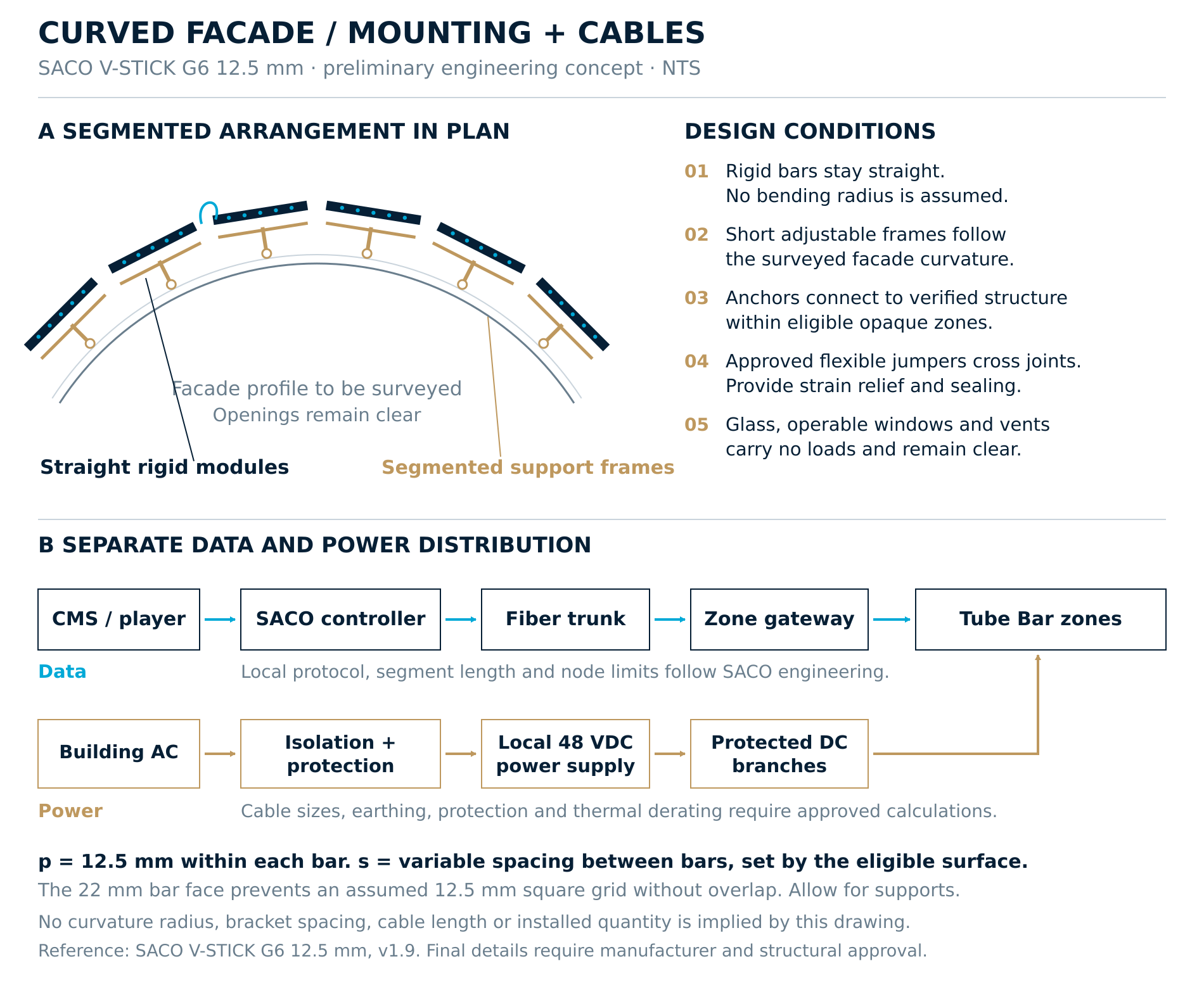

التثبيت على الواجهة المنحنية
تتبع القضبان المستقيمة انحناء الواجهة بوحدات قصيرة على حوامل مجزأة قابلة للضبط؛ لا تُثنى الوحدة الصلبة.
لا يدل الرسم على نصف قطر انحناء أو تباعد حوامل أو أطوال كابلات أو كميات.
التمديدات والأحمال والتنسيق مع المبنى
تُنقل خطوط الطاقة والبيانات من الفراغ الخدمي المعتمد إلى نقاط توزيع المناطق عبر مسارات قابلة للفحص، وتعالج كل فتحة عبور تسرب الماء وانتشار الحريق. [R7]
| موضوع التصميم | المخرج المطلوب |
|---|---|
| الكهرباء | جدول أحمال لكل منطقة، قدرة قصوى وتصميمية، تيار بدء، هبوط جهد، حماية وتنسيق القواطع. |
| التمديدات | مسارات ومناسيب وأرقام كابلات، مقاطع محسوبة، صناديق ربط محمية ووسم دائم. |
| البيانات | مسار ألياف، مخطط وصلات، ميزانية فقد، توافق الأجهزة، واختبارات قبل تشغيل الفيديو. |
| الحرارة | تهوية وفراغات خدمة وخفض قدرة وفق البيئة الفعلية. |
| الإنشاء | حمل ذاتي ورياح وتثبيت، تحقق الركيزة والمراسي، حركة حرارية ومنع التآكل. |
| الفندق | برنامج وصول وصيانة، حماية مدخل النزلاء، تنسيق التنظيف ومراقبة الضوء. |
حدود السلاسل المرجعية — V-Brain 1600
قائد < 100 م
قائد 130 م
تُثبت القيم مع المصنع لكل دائرة، ولا تُستخدم كأطوال مسارات محسومة. لا يوجد في المرفقات حصر موثوق يسمح بتحديد الحمل الكلي أو عدد وحدات التغذية.
الاعتمادات واشتراطات الواجهات
يرتبط الانتقال إلى التنفيذ بموافقة المالك على الأسطح ومواقع التركيب والمنتج وتشطيبه ومساراته، وبإتمام الرخص اللازمة والتصميم الهندسي المعتمد. [R7, R8]
المالك ومشغل الفندق
الأسطح المؤهلة، العينة المرئية، حماية النوافذ والعلامات، مسارات الصيانة والتشغيل.
المعماري والإنشائي
مخطط واجهات موحد الاتجاهات، تفاصيل اتصال، أحمال ورياح، سلامة الركيزة والعزل.
الكهرباء والسلامة
حسابات وحماية وتأريض، عزل طوارئ، عبور مقاوم للحريق، وصول آمن للخدمة.
الجهات المختصة
تصنيف وترخيص العرض، الالتزام بضوابط الموقع والطريق والسطوع والمحتوى.
المصنع
توافق المنتج والمتحكمات، أطوال السلاسل، الموصلات، الحماية والتفاصيل الحرارية.
الاختبارات ومعايير الاستلام
يبدأ التحقق بعينة مركبة تمثل القضيب والحوامل والموصلات والسطح الفعلي، ثم منطقة تجريبية قبل التعميم.
خرائط البكسلات
مطابقة العنوان والصفوف والأعمدة والفجوات، وإثبات الدقة الفعلية إن كان FHD هدفاً معتمداً.
الصورة واللون
أنماط لون وتدرج وحركة؛ فحص البكسلات العاطلة والتجانس والوميض.
الرؤية على الطريق والحجب
توثيق من الاتجاهين نهاراً وليلاً عند المحطتين بعد ضبطهما ميدانياً.
السطوع والراحة
قياسات معتمدة، استجابة حساس الضوء، وعدم تسرب إضاءة مزعجة إلى الغرف.
الكهرباء والحرارة
عزل واستمرارية تأريض وحماية ودرجات حرارة في حالات الحمل المعتمدة.
البيانات والتزامن
اختبار الوصلات والألياف وتزامن المناطق وحفظ الخرائط وإعادة التشغيل.
العطل والطوارئ
محاكاة فقد الإشارة والاتصال والتحكم، وإثبات الإطفاء أو المحتوى المحلي.
التثبيت والصيانة
سجل فحص المراسي والعزل، تجربة استبدال وحدة، وإتاحة نقاط الخدمة.
تُقبل معالجة المحتوى والمنظور بالنتيجة البصرية المقاسة، ولا يُستعاض عنها بوجود ملف الفيديو المصدر وحده.
التشغيل والصيانة وحزمة التطوير التالية
تشغيل يمكن ضبطه وتتبع تغييراته
تُحدد أدوار إدارة المحتوى والمراجعة والنشر والصيانة، ويُحفظ سجل لكل تعديل في الجدول أو السطوع أو خريطة البكسلات، مع إيقاف منطقة محددة دون تعطل بقية المنظومة متى سمح التصميم.
برنامج الصيانة
تنظيف الأسطح والموصلات، مراجعة الإحكام والتآكل والمراسي، فحص الحماية والتهوية، بالتنسيق مع إدارة الفندق، مع وحدات بديلة متوافقة وسجل بأرقامها وإعداداتها.
رفع وتوثيق
رفع مساحي وإنشائي ومناسيب وفتحات، فتح CAD والتحقق من الوحدات، وحصر الموجود فعلياً.
تحديد نقاط العرض
واجهات معتمدة الاتجاهات، أسطح مؤهلة، دراسة ضوئية ومشاهدة، وخريطة بكسلات قابلة للتحقق.
تصميم واعتماد
رسومات تثبيت ومراسٍ وتمديدات، حسابات أحمال وحماية، تفاصيل مصنع وعينة معتمدة.
اختبار وتنفيذ
منطقة تجريبية، إغلاق الملاحظات، إكمال الرخص، ثم التركيب وفق الإصدارات المعتمدة.
تسليم وتشغيل
مخططات As-Built، دليل التشغيل والصيانة، تقرير الاختبارات، تدريب ونسخ إعدادات نهائية.
القرار الفني المقترح
المضي إلى الرفع والتحقق من أهلية الأسطح والبيئة الفنية. بعدها تُثبت نقاط الفيديو الممكنة وجودتها ومساراتها وفق نتائج الموقع، مع إبقاء ادعاء FHD والأداء من 500 م مرتبطين بأدلة التصميم والاختبار.
الملحق — المخططات الأصلية والمراجع

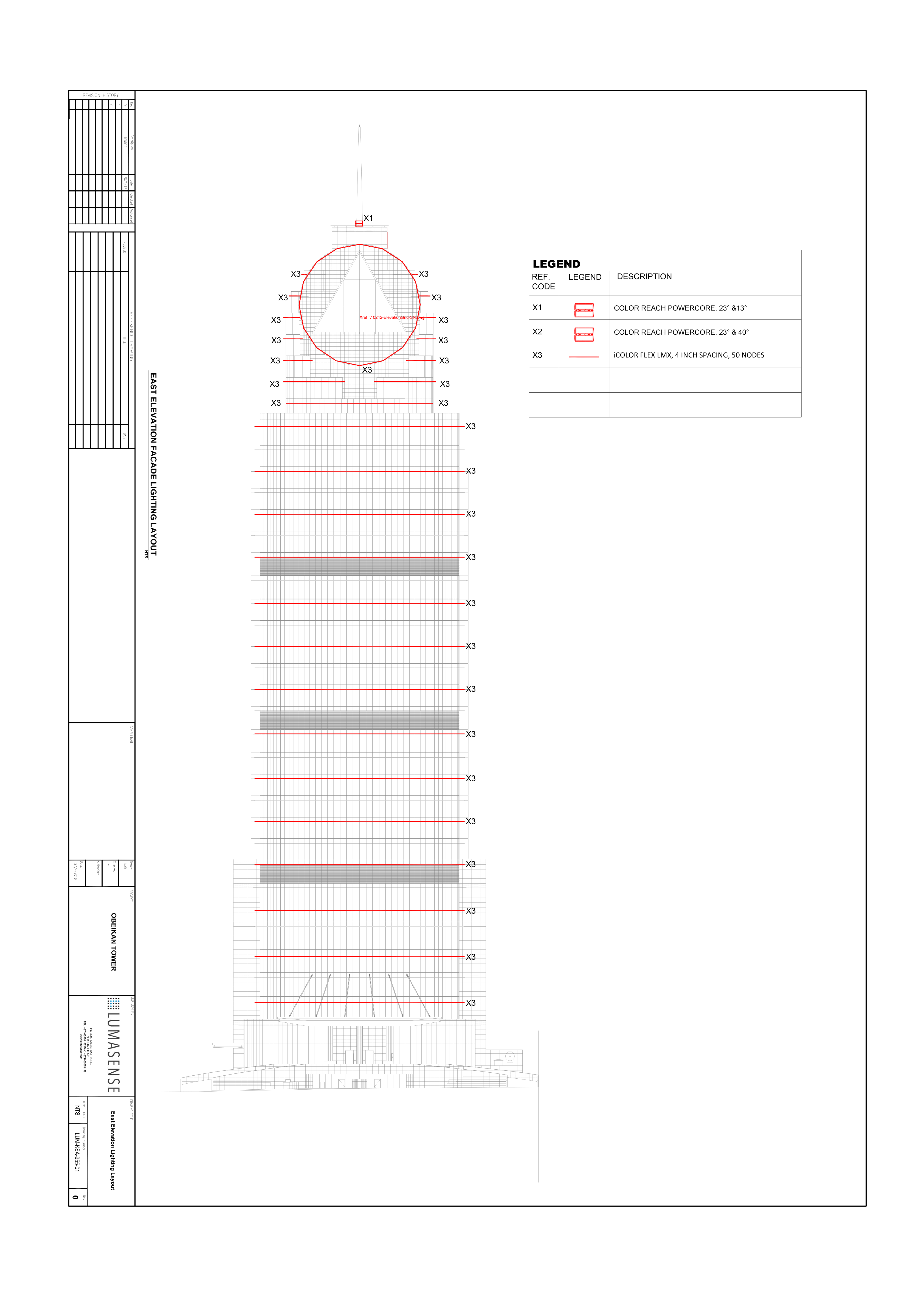

لوحات LUM-KSA-955 (2016، Rev 0، NTS) — إضاءة مرجعية من المرفقات وليست مخطط تنفيذ للنظام المقترح. اسحب للتحريك واستخدم + / − للتكبير.
المخطط الأصلي — متحرك
توثيق إضافي لمحيط البرج
صورة أصلية — متحركة| الرمز | المصدر |
|---|---|
| A1 | الصور المرفقة للبرج |
| A2 | لوحات LUM-KSA-955 (2016) وملفات DWG — Facade Lighting Approved Option 2 |
| A3 | عرض SPECTRA لعام 2015 (OLDHAM Vega Flexi / MiraLED) |
| R1, R4 | هندسة الخريطة — OpenStreetMap (ODbL) وحساب الدراسة |
| R2 | موقع Google Maps المقدم — Hilton Riyadh Olaya |
| R5 | نشرة SACO V-STICK G6 12.5 mm، V1.9 - 2025-08 |
| R6 | وثائق SACO NANO 4K وV-BRAIN 1600 |
| R7, R8 | الاشتراطات البلدية المرجعية للواجهات واللوحات |
العرض التجاري
ميزانية تقديرية أولية قبل الدراسات النهائية والرفع الميداني الفني.
الميزانية التقديرية
$3,000,000
ثلاثة ملايين دولار أمريكي
تقدير أولي قبل الدراسات النهائية والرفع الميداني الفني. يُثبَّت السعر بعد المعاينة والتصميم الهندسي النهائي وتحديد المساحات المؤهلة وموافقات المالك والجهات المختصة.
التوزيع التقريبي لنطاق العمل (إرشادي)
الجدول الزمني
مسار تنفيذ إرشادي من الرفع الميداني حتى الإطلاق — حوالي 36 أسبوعاً.
W 1–4
الرفع الميداني والدراسات النهائية
رفع الواجهات، تأكيد المحطتين A وB، حصر المساحات المؤهلة.
W 5–10
التصميم الهندسي والاعتمادات
التصميم التفصيلي، الإنشائي والكهربائي، موافقة المالك والجهات.
W 11–14
النموذج التجريبي والاختبار
عينة على الواجهة، اختبار السطوع والوهج والتحكم.
W 15–22
التوريد والتصنيع
تصنيع القضبان والهياكل والشحن.
W 23–32
التركيب
تركيب التاج C ثم الأحزمة B ثم الأسطح O.
W 33–36
التشغيل والمحتوى
معايرة البكسلات، المحتوى الافتتاحي، الإطلاق.
تسليم المشروع
ما يستلمه المالك عند الإطلاق.
